砂型鑄造是將熔煉金屬注入砂型中生產鑄件的方法，具有材料易得、生產周期短等特點，廣泛應用于汽車、新能源等行業復雜零部件的生產制造環節。由于砂型鑄造工藝復雜、作業強度大、生產標準高，許多企業也開始進行自動化改造，并引入3D視覺提升產線智能化、柔性化水平。
某頭部汽車零配件廠發動機缸體鑄造車間引入梅卡曼德3D視覺方案后，實現砂型鑄造過程中砂芯浸涂、鉆孔、組芯等工藝自動化，大幅提升企業鑄件生產效率及質量。
工藝及改造原因
01?工藝介紹
砂芯在砂型鑄造中主要用來形成鑄件內腔。制作過程較為復雜，涉及了制芯、浸涂、鉆孔、組芯等工藝。
· 制芯：將原砂、粘結劑按照一定比例混合，注入砂箱形成砂芯。
· 浸涂：在砂芯表面涂料，以提高砂芯耐火度、降低鑄件表面粗糙度、防止鑄件產生缺陷。
·?鉆孔：使砂芯排氣通暢，避免高溫金屬液注入砂芯時形成入侵氣孔，影響鑄件質量。
·?組芯：將砂芯依照裝配特征高精度組裝，形成完整且精密的鑄件內腔。
02?改造原因

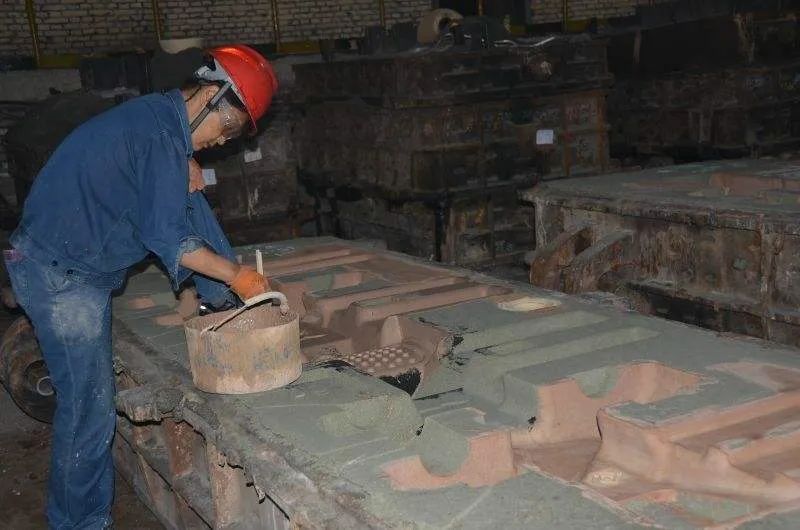

浸涂環節：人工涂覆（圖片來源自網絡）
現場有三種砂芯：機體芯、上蓋芯，下蓋芯，每種砂芯包含十數種型號。在浸涂工位，需將砂芯從輸送線搬運至浸涂池進行浸涂處理，涂料風干后，由輸送線運送至鉆孔工位鉆孔，而后轉運至下料臺。同時，需將上蓋芯和下蓋芯精準對位組裝。客戶生產過程存在以下痛點，決定對產線進行自動化改造：

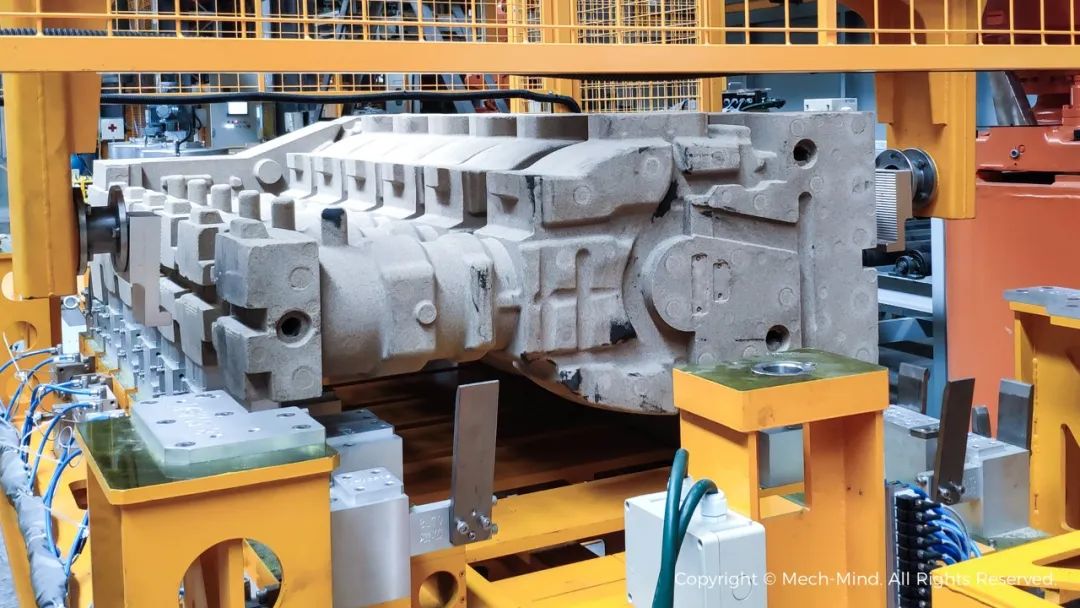

砂芯來料
·?人工涂覆效率低，易出現滴痕、刷痕等缺陷。傳統機械設備難以對砂芯精準定位，造成涂料覆蓋不均。
·?人工鉆孔一致性差，傳統機械設備鉆孔精度低。易出現錯扎、漏扎等情況，影響砂芯氣密性，導致鑄件成品出現氣孔缺陷。
·?砂芯組芯精度要求高，人工或傳統機械設備裝配精度難以滿足客戶生產需求。
·?砂芯尺寸大（可達1152×464×227mm），自重大（可達200kg），人工搬運強度大，存在危險性。
·?受鑄件自重大、高溫、粉塵、煙氣等因素影響，人工作業效率不穩定且存在健康風險。
01?解決方案

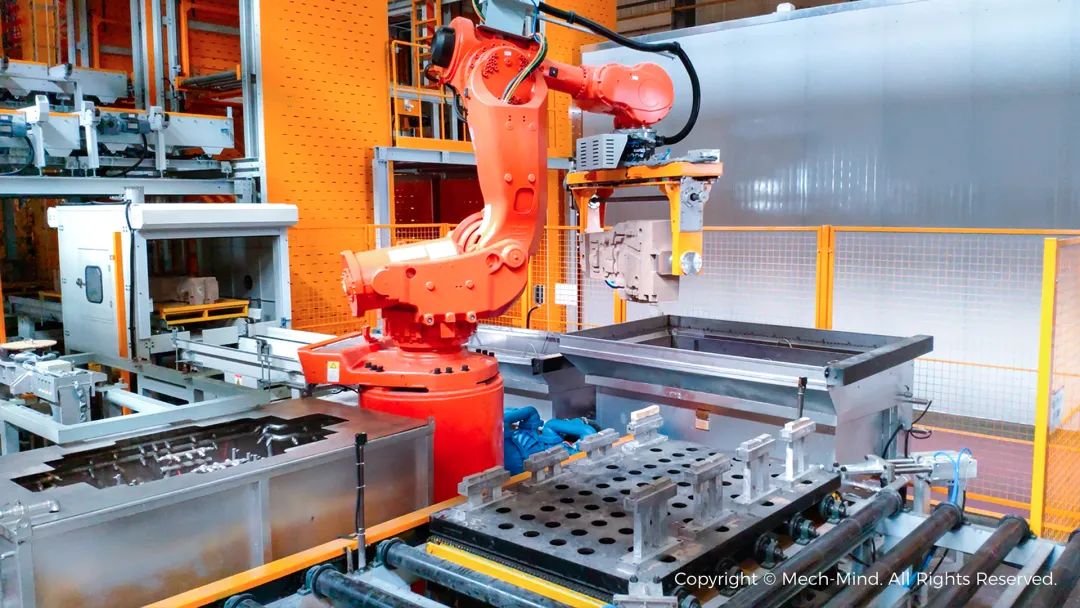

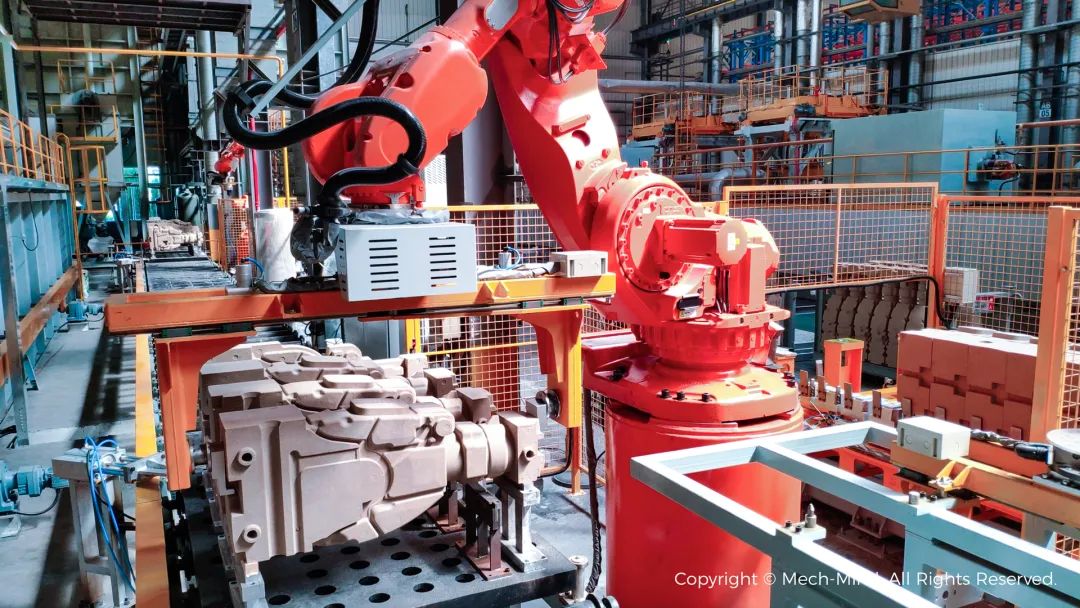

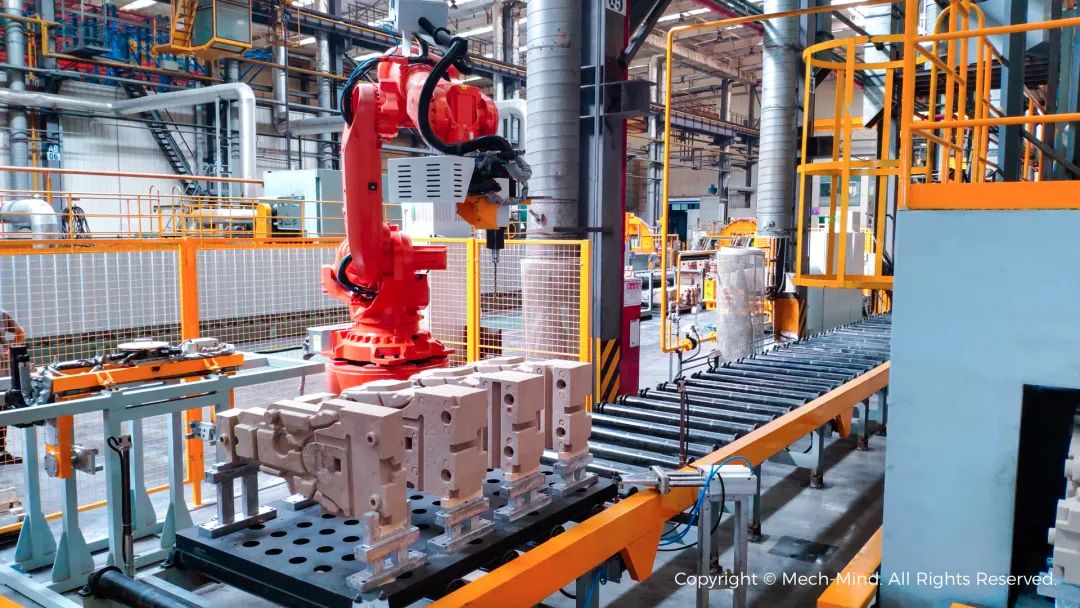

以上為項目現場圖片
3D相機選型及安裝方式：Mech-Eye PRO S，臂載式安裝。
通訊方式：3D視覺系統與機器人直接通信，通訊協議為TCP/IP。
來料方式：2-4個砂芯為一組，由托盤運輸?shù)轿弧?/span>
工作流程：
·?輸送線通過托盤輸送機體芯/上蓋芯/下蓋芯至指定位置；3D相機拍照，3D視覺系統獲取待抓取砂芯位姿信息及型號；3D視覺系統將砂芯型號發送給機器人，機器人切換相應夾具。
·?3D視覺系統引導機器人抓取砂芯進行浸涂處理（砂芯浸涂工位）。
·?3D視覺系統引導機器人鉆孔、抓取上蓋芯安裝于下蓋芯（砂芯鉆孔、組芯工位）。
·?3D視覺系統引導機器人抓取砂芯放置于下料臺（砂芯下料工位）。
02?方案優勢
高性能3D視覺系統，實現高效、高質量生產

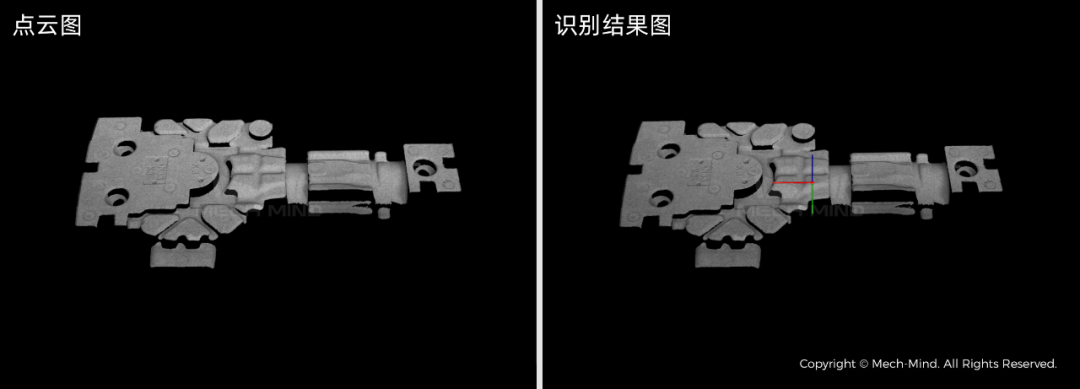

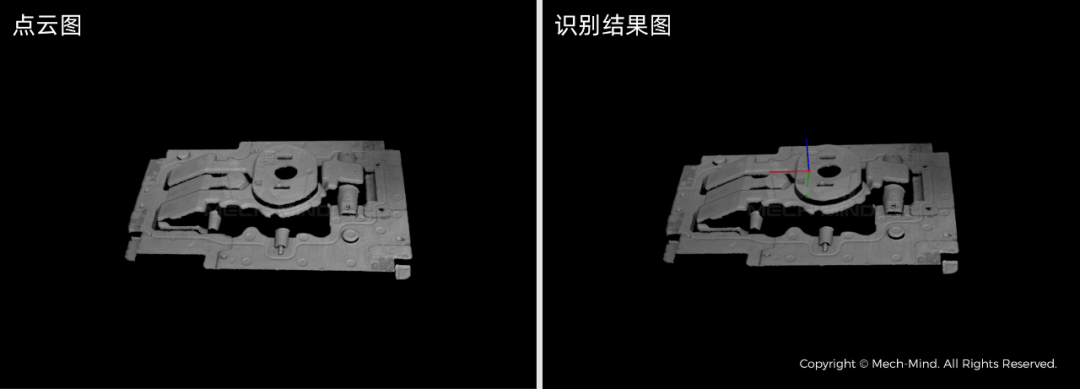

從上至下依次為機體芯、上蓋芯、下蓋芯

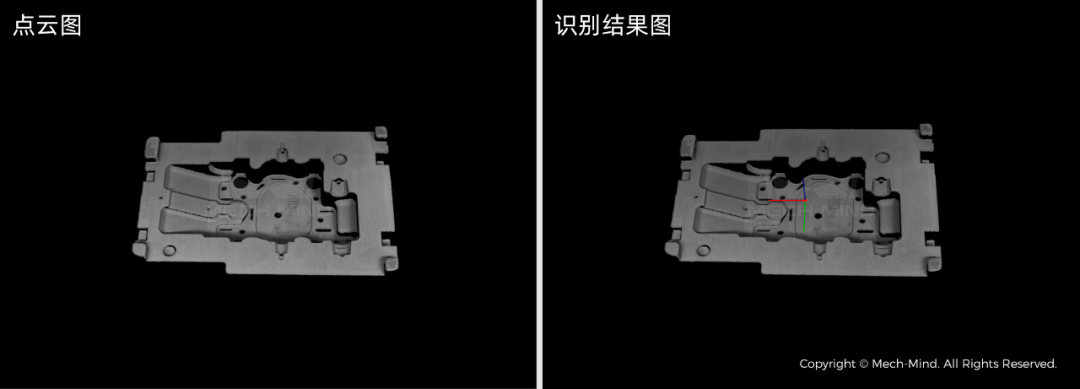

·?現場選用了Mech-Eye PRO S高精度結構光工業3D相機。Mech-Eye PRO S能夠輕松應對現場不同工位、不同時段的環境光干擾，對表面凹凸不平、帶有字符&特征孔的各類砂芯生成高質量點云數據。
·?Mech-Eye PRO S臂載式安裝，視野更靈活，輕松覆蓋到位不一致的砂芯。成像速度快，實現砂芯抓取位姿的快速反饋。
·?3D視覺系統精準定位上下蓋芯，引導機器人依照砂芯復雜裝配特征完成高精度組芯工藝。
先進AI技術，助力客戶產線穩定運行

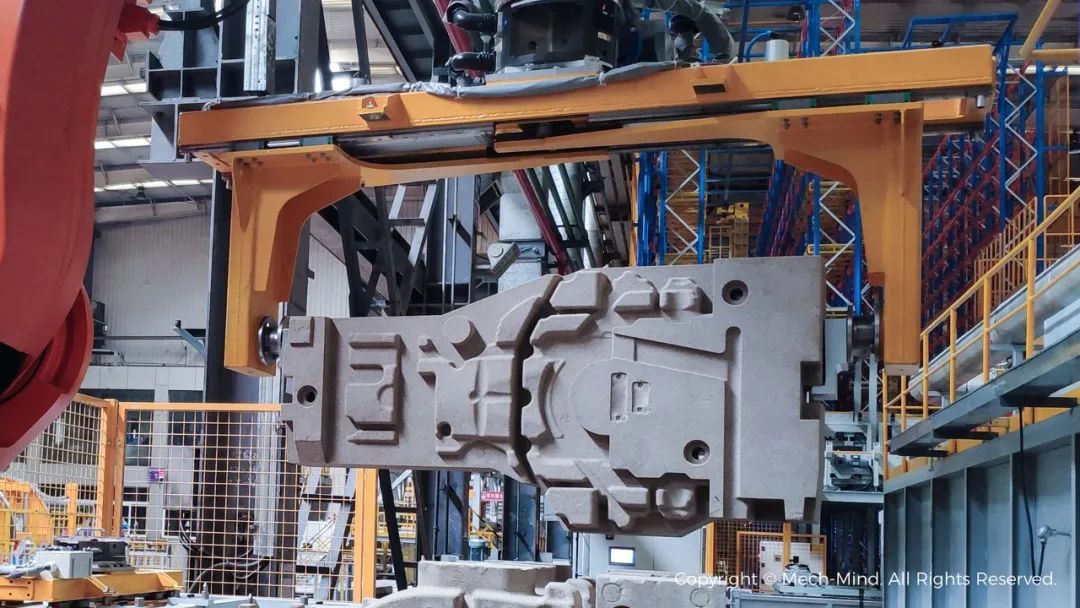

精準抓取
·?現場布局緊湊，集成了機器人、輸送線、浸涂池等各類工業設備。自研機器人運動路徑規劃技術，結合運動仿真+碰撞檢測，輕松應對現場復雜工況，高效聯動各個工藝流程。
·?3D視覺系統準確識別砂芯尺寸，提前調節夾具行程，保證均勻浸涂、精準鉆孔及對位組裝。
·?可根據訂單需求處理現場數十種砂芯，同時支持新增產品的快速導入。
生產效率大幅提升，鑄件質量有保證

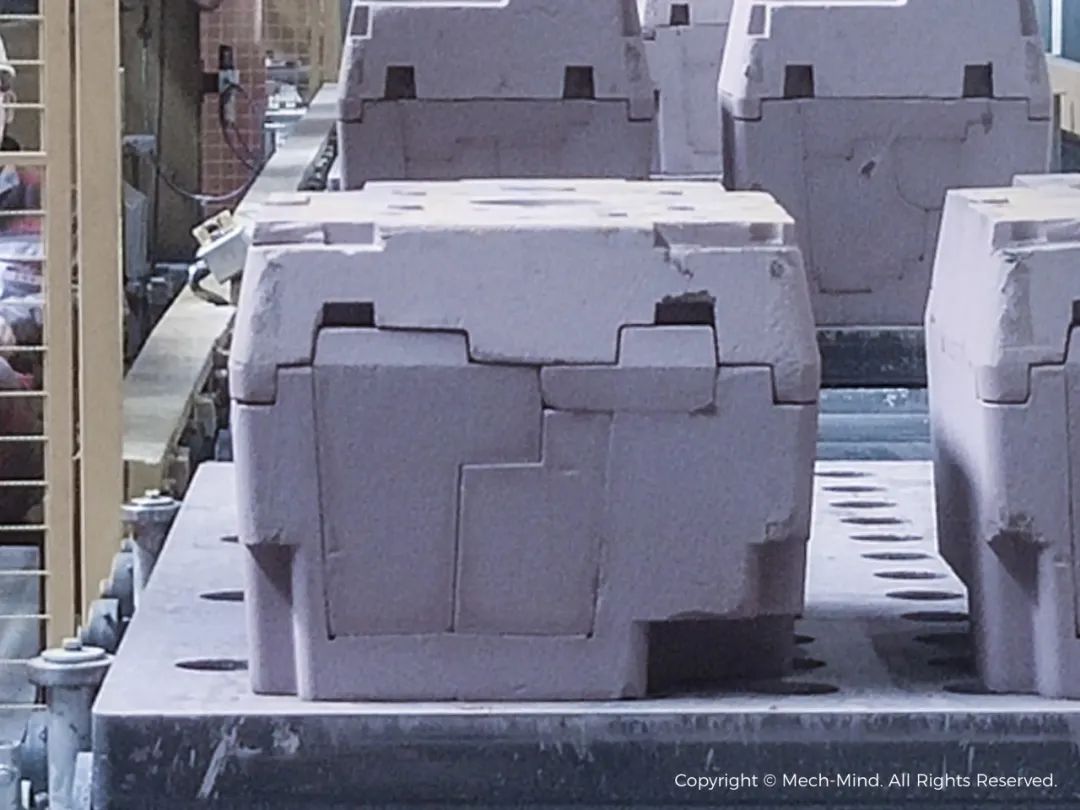

砂芯裝配成品
·?通過AI+3D視覺+工業機器人解決方案，將勞動密集型作業轉化為高度自動化作業，整條砂芯生產線效率提升至原來的2倍。
·?通過3D視覺技術實現砂芯高精度定位，無需頻繁切換定位工裝，提升產線柔性。
·?砂芯表面涂料覆蓋均勻、氣孔準確且具有一致性、對位組裝更為精準，保證復雜鑄件精度滿足客戶出廠需求。
梅卡曼德通過3000+案例交付積累了豐富的應用經驗，在全球范圍內率先實現了AI+工業機器人多應用、跨場景的批量落地。助力合作伙伴更便捷、更快速地為終端客戶交付各類復雜機器人應用。如果您想了解更多梅卡曼德產品及方案，請發送郵件至info@mech-mind.net。
